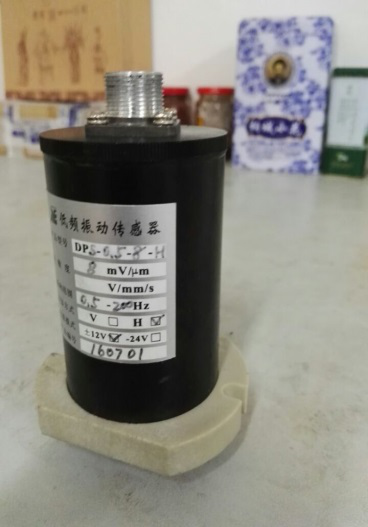

         DS型低频振动传感器是根据发明专利（ZL92102774.5）研制的新型传感器。它是将机械结构固有频率较高的地震检波器经过一套低频扩展(校正)电路，使其输出特性的固有频率降为原检波器的1/20~1/100。

       经过多年的实践使用和研究改进，现在生产的DS传感器的性能、可靠性、频率范围已和初期的DS有明显的改进。

DS型传感器的特点：

·有效地扩展了低频测量范围；

·检波器的固有频率较高，具有高可靠性和耐冲击性，运输中不必锁紧、不怕颠簸；

·零位稳定，不需调零；可远距离输出；

·根据需要，可以选振动速度输出或振幅输出，也可选兼有速度和位移两种输出；

·根据需要，可以选择高灵敏度的以用于微震测量，也可以选择灵敏度较低的以测量低频大振幅的摆动。

DS型传感器技术参数：

DS型传感器的应用领域举例：

·地震监测；工程地质勘探；

·水轮发电机组振动监测；

·大型建筑、桥梁的模态测试和动挠度测量；

·铁道的路、轨不平顺度测量，车辆摇晃，脱轨予警；

·防盗，周边警戒；等等。

DS型低频振动传感器的型号表述：

DS×———————××—— ××———×——————×

DS位移型 名义固有频率 灵敏度 H：测水平振动 结构形式标志

DS速度型 (Hz)  V：测垂直振动 A或B

DS（V）具有速度和位移两种输出

常用系列：

名义固有频率(Hz)（–3dB）：0.1; 0.2; 0.35; 0.5; 0.7; 特殊订货0.05;

灵敏度：速度输出型（kv：mV·s/mm）：1000; 800; 400; 100; 40;

位移振幅输出型（ks: V /mm）：10; 5; 2; 1; 0.4; 0.2; 0.1;

供电电源：±12V~±6V, 也可以用单向电源供电（在订货时说明单向电压和零线电压）。

 例如：DS（V）—0.2—5 (1000)—H—A表示兼有位移和速度两种输出，名义固有频率0.2Hz ,灵敏度ks=5V /mm，kv=1000 mV·s/mm，用于测量水平方向振动，用航空插头引线输出。

注：

1) 灵敏度可以根据用户的需要而订制。

2) 灵敏度和测量的动态范围是互相制约的。实际最大输出电压可以达到供电电源的80%，供电电源也允许提高到±15V。

3)  传感器的灵敏度和供电电源的高低选择无关。

对几个典型应用场合的建议：

1） 水轮发电机组振动监测：水轮机的低频涡带振动具有频率低（约为其转频的1/3~1/5）、振幅大（可能超过1mm）、非稳态、甚至时有脉动冲击的特点。此外，还要检测由50、100 Hz的电磁振动。因此建议优先选用DPS(V)—0.2—5（1000）,并且要求能在脉动冲击下正常工作。

2） 现在大跨度桥梁的固有频率可能达0.2 Hz甚至更低，对桥梁模态（固有频率、振型）测量宜选0.1 Hz的传感器。对于测量在大负重的行车下的桥梁振动和动挠度，应考虑选用振幅可达几十mm的低灵敏度传感器。特殊要求可选0.05Hz。

3） DS型传感器在铁轨平顺度、车辆摇晃、火车轮—轨系统监测和脱轨予警方面具有巨大开发潜力。

4） 高灵敏度的微震监测既可用于地震监测、地质勘探，也可以用于防盗、警戒系统。
