                                                                BVM-VT振动温度组合变送器使用说明书

                                                                                            一、概 述

BVM-VT一体型振动变送器，融振动变送器、温度变送器于一体。通过高精密集成电路将将速度峰值/有效值和温度转换为对应量程的4～20mA电流输出；非常适用于连接到DCS、PLC及数据采集系统中等。提供最稳定的检测电路，内置高温冲击保护，提供多种安装螺纹，多种振动量程范围，频响特性优良，测量精度高，适用范围广，是风机、泵等旋转机械振动、温度监测的理想选择。

                                                                二、技术规格

1.       测量范围：振动速度有效值（mm/s）：0～20；温度（℃）：-40～200

2.       输出：二线制对应4~20mA；

3.       频率响应：5-1000Hz；

4.       工作温度：-20～80°C；

5.       测试精度：5%；

6.       输出负载：<500W；

7.       供电：DC20～30V

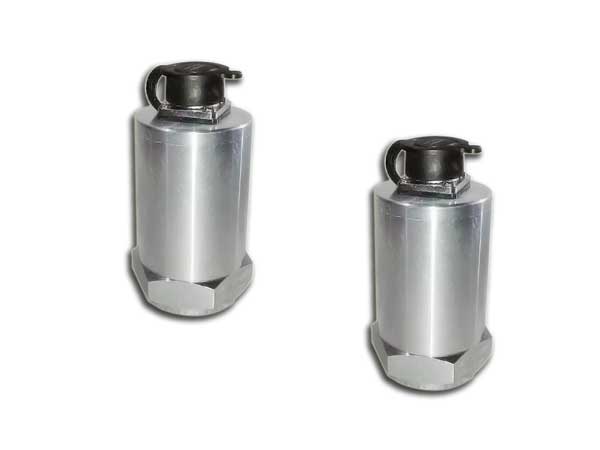

三、产品外观

四、输出

振动速度有效值（mm/s）与输出电流（mA）的对应关系：

温度（℃）与输出电流（mA）的对应关系：

五、接线及安装方法

图3. 接线示意图

接线说明：实际电缆线中，接24V的电缆线为红色，接振动信号输出为白色，接温度信号输出为绿色。

安装说明：变送器安装应与测振方向相同，且保持变送器底部和安装平面接触紧密。（安装采用M8*1.25的顶丝固定）

六、注意事项

1.         传感器与被测物体之间应刚性紧密接触，安装牢固。
