       1、 测试时间、地点、人员

测试时间：2012年5月25日；

测试地点：比泽尔制冷技术（中国）有限公司；

测试人员：陈梓君 刘钧 赵力；

        2、测试目的及原因

                       比泽尔这批次压缩机，电机后轴承损坏率非常大，如下面两个轴承内圈，还有方向性的靠近外侧的磨损多。希望通过振动测试分析故障可能的成因。

3、 测试对象

螺杆压缩机CSH8561-125-40P。

额定转速2900转/分钟，电压：392.85V，功率：184KW，电流:296A.

螺杆输入端齿数5  输出端6 轴承型号 SKF 2206EC 167 h 此轴承经常损坏 ;2311EC 231h；2309ec 189h

图1 现场设备照片

4、 测试工具

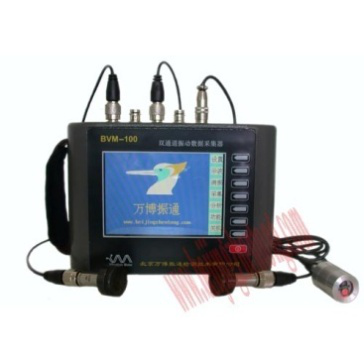

        北京万博振通检测技术有限公司自产的双通道振动数据采集器

5、结果分析：

由于每个测点都能明显测到啮合频率的2倍频 不是最高就是第二高的振动峰值。 也伴有啮合高次谐波频率。我们认为是 主动螺杆偏离中心造成的 形成啮合偏载。

由于此结构  所以电机端后轴承受力大。啮合时刻水平前后两次振动，出现二倍频。

检查主动螺杆偏离量，注意轴承间隙，控制型位公差 装配公差，控制轴径向跳动量。

                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                        2012年5月25日

报告下载：

北京比泽尔压缩机振动测试报告.pdf
