1.简介

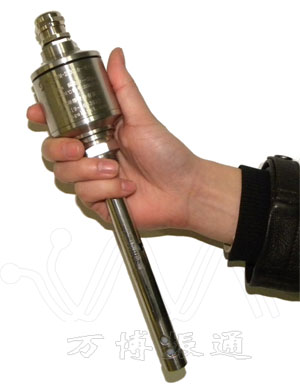

BVM-233组合一体化变送器能够全方位检测设备最为关键的安全运行指标——机械振动、温度和液位。其在内部集成了测量机械振动、温度、液位信号的传感器、转换电路和变送电路，直接输出与被测参数对应的4-20mA标准电流信号。既可接二次仪表用于回路检测，也可用于PLC、DCS等大型工业生产设备的连续检监测与控制系统。
振动测量采用传感器mems微机械式传感器，将获取的振动速度信号转化为电信号，经过滤波、放大、AD转换等电路，输出与振动速度变化线性相关的电流信号。温度传感器采用热电阻式Pt100，它具有高精度、高稳定度、测量范围宽等特点。用于液位测量的电容式传感器，传感部分是一个同轴的容器，当液体进入容器后引起传感器壳体和感应电极之间电容量的变化，这个变化量通过电路的转换并进行精确的线性和温度补偿。
BVM-233组合一体化变送器为一体化不锈钢防腐结构，采用长线抗干扰方式传输，具有密封和防爆性能，特别适合恶劣环境的长期检测。可应用于冷却塔风机、减速箱等设备的安全运行指标的全方位检测。
2.工作原理及功能简介
工作原理：
BVM-233组合一体化变送器集成了测量振动、温度、液位的模块，三个模块独立工作，分别输出4-20mA标准电流信号。
振动测量
振动测量中使用mems微机械式传感器，mems传感器是由微传感器、微执行器、信号处理和控制电路、通讯接口和电源等部件组成的一体化的微型器件系统。它能将振动信号转化为电信号，再经过滤波、放大、AD转换等电路，输出与振动速度变化线性相关的电流信号。
温度测量
温度传感器采用热电阻式Pt100，它的阻值随着温度变化而变化的。在0摄氏度时，Pt100的阻值为100欧姆，随着温度上升它的阻值也近似匀速的增长。如果将一个基准电压加在Pt100回路上，测量Pt100上的电压信号，当温度改变，Pt100上的电压信号也会随之改变，就能得出与之对应的温度值。这个改变的电压信号经过程序换算和电路转换，输出与温度线性相关的电流信号。
液位测量
液位传感器为电容式，传感部分是一个同轴的容器，当液体进入容器后引起传感器壳体和感应电极之间电容量的变化，这个变化量通过电路的转换并进行精确的线性和温度补偿，输出4-20mA标准电流信号。 功能简介：
BVM-233组合一体化变送器可以实现对被测设备安全运行的三个关键参数振动、温度、液位的同步检测，并输出标准电流信号。既可外接二次仪表进行回路检测，也可用于PLC、DCS等大型工业生产设备的连续检监测与控制系统。
? 集成度高：振动、温度、液位集成到一个不锈钢密封壳体内，经久耐用。
? 安装方便：变送器是以外螺纹形式，安装于被测设备的螺纹安装孔中，使用方便。
? 一体化设计：外形小巧，经济实用。
? 安全可靠：不锈钢防腐结构，输出采用长线抗干扰方式，并具有密封、抗震、防爆性能。
? 应用广泛：可应用于冷却塔风机等设备的安全运行指标的全方位检测。也非常适用于旋转机械、往复运动机械等设 备的直接安全监测。
3.主要技术指标
工作温度范围：－40℃～+85℃
供电电压：24V DC ± 10%
负载能力：0-500 Ω
时漂：每年小于± 0.5%F.S
输出接线方式：两线制
保护管：不锈钢
壳体：304不锈钢
尺寸：114（长，不算油位插深）*56 （最大直径）
●振动测量主要参数
传感器类型：mems微机械式
测量范围：振动速度（真有效值）0-20mm/s RMS
频响范围：10-1000Hz
测量精度：± 5%
输出信号：4-20mA
● 温度测量主要参数
传感器类型：热电阻式Pt100
测温范围 ：-50～100℃；
测量精度： ± 0.25%；
温漂：± 0.25%/℃
输出信号：4-20mA
● 液位测量主要参数
传感器类型：标准油位电容式
测量范围：0-80mm
测量精度：1%
输出信号：4-20mA
|
